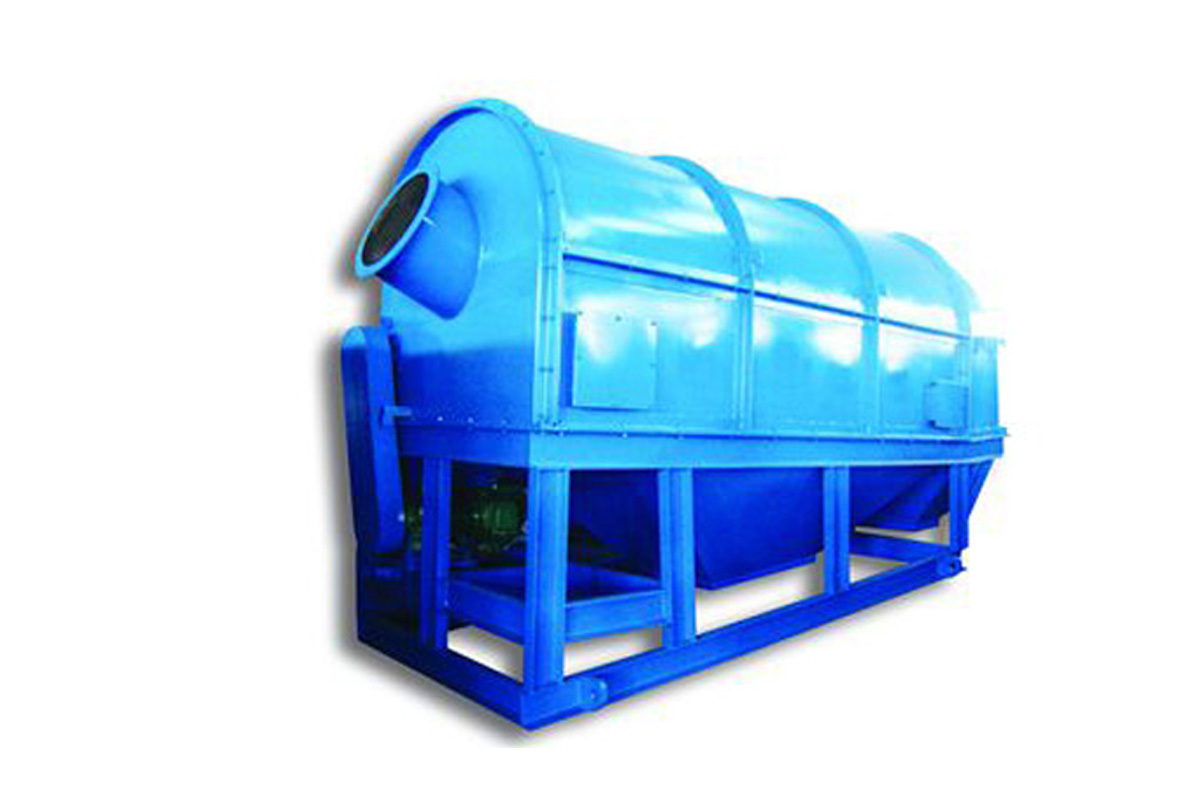

滾筒篩概述
PQG型拋料式自清掃滾筒篩是繼平面振動篩、懸臂振動篩之后的又一代篩料設備，它廣泛適用于粒徑在400mm以下的各種固體燃料的篩分。
該滾筒篩具有煤種適應性廣、進煤方式簡單、篩分效率高、篩分量大、能耗小、噪音低、密封性能強、使用壽命長、維修量小、檢修方便等特點。
拋料式自清掃滾筒篩設有梳型清篩機構，在燃煤篩分過程中，通過梳型清篩機構與篩分筒的相對運動，達到對篩體不間斷清理的效果，使篩分筒在整個工作過程中保持清潔，不粘、不堵、不影響篩分效率。
滾筒篩結構原理

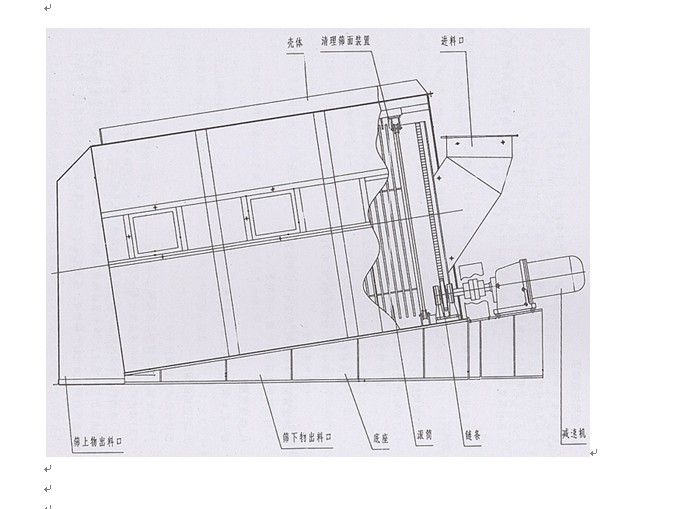

滾筒篩結構是由殼體、篩筒、篩筒支架、減速機、減速機座幾部分組成。機械傳動由電動機經減速機后，傳給齒輪，通過齒輪傳動使篩筒旋轉。
滾筒篩的主體結構是篩分筒，它是由若干個圓環狀扁鋼組成的篩網，整體與地平面呈傾斜狀態，外部被密封隔離罩所密封，以防止污染環境。通過變速減速系統使篩分筒在一定轉速下進行旋轉，燃煤自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部。
技術參數
| 型 號 | PQG-100 | PQG-150 | PQG-200 | PQG-300 | |
| 生產能力(t/h) | 100 | 150 | 200 | 300 | |
| 篩筒 | 尺 寸 | ф1200x2520 | ф1475x2520 | ф1750x3020 | ф1912x3020 |
| 轉 速(r/mm) | 20.43 | 16.5 | 14.1 | 12.88 | |
| 線速度(m/s) | 1.25 | 1.25 | 1.29 | 1.45 | |
| 入料粒度 | ≤250 | ≤250 | ≤250 | ≤250 | |
| 出料粒度 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 減速機技術參數 | 型 號 | GR77-100 | GR87-90 | GR87-80 | GR87-80 |
| 功 率(Kw) | 11 | 15 | 18.5 | 22 | |
| 轉速比(v/min) | 14 | 16 | 18 | 18 | |
| 輸出轉數(r/min) | 100 | 90 | 80 | 80 | |
| 外形尺寸 | 長 | 3575 | 3730 | 4100 | 4600 |
| 寬 | 1595 | 1870 | 2100 | 2262 | |
| 高 | 1885 | 2232 | 2576 | 2780 | |
| 總質量 | 4500 | 5800 | 7500 | 8500 | |
